高負荷時の温度状態を監視・記録し、不具合につながる条件を切り分けられる形に

高負荷時に、どの部分がどれくらい熱を持っているか、分からないままになっていませんか

熱が関係していそうでも、実測ログがないまま対処が繰り返されている状態を観測可能な形へ変えていきます。

• 壊れたら部品交換で済ませている

  → 壊れ方は分かっていても、どの条件で熱が上がっているかが見えないまま交換対応で吸収している。

• 高出力・長時間使用時に故障が増える

  → 常時ではなく高負荷時だけ問題が出るが、どの温度帯に入った時に差が出るのかが正確にわからない。

• 熱が原因だと思うが、実測ログがない

  → 感覚では熱が怪しくても、どこが何℃まで上がっているかが分からないので次の判断が経験則頼りになっている。

• 扇風機などで対処しているが、効果が分からない

  → 対処はしていても、どれだけ温度が下がり、危険域の滞在時間がどう変わるかが見えていない。

• 見直す判断材料がない

  → 部品選定・配置・放熱・運用ルールのどれを先に見直すべきか、比較できる材料が不足している。

• 条件ごとの差が見えていない

  → 経験則では分かっていても、通常時と高負荷時、対策あり・なしの差が測れていないので判断を揃えにくい。

まずは、高負荷時に何が起きているかを記録します

対象機器に温度センサを一時設置し、実際の使用条件で温度変化を取れるようにします。高負荷・長時間使用時の温度変化を記録し、測定後に温度推移、最高温度、しきい値超過時間、条件ごとの差を整理します。

1. 01

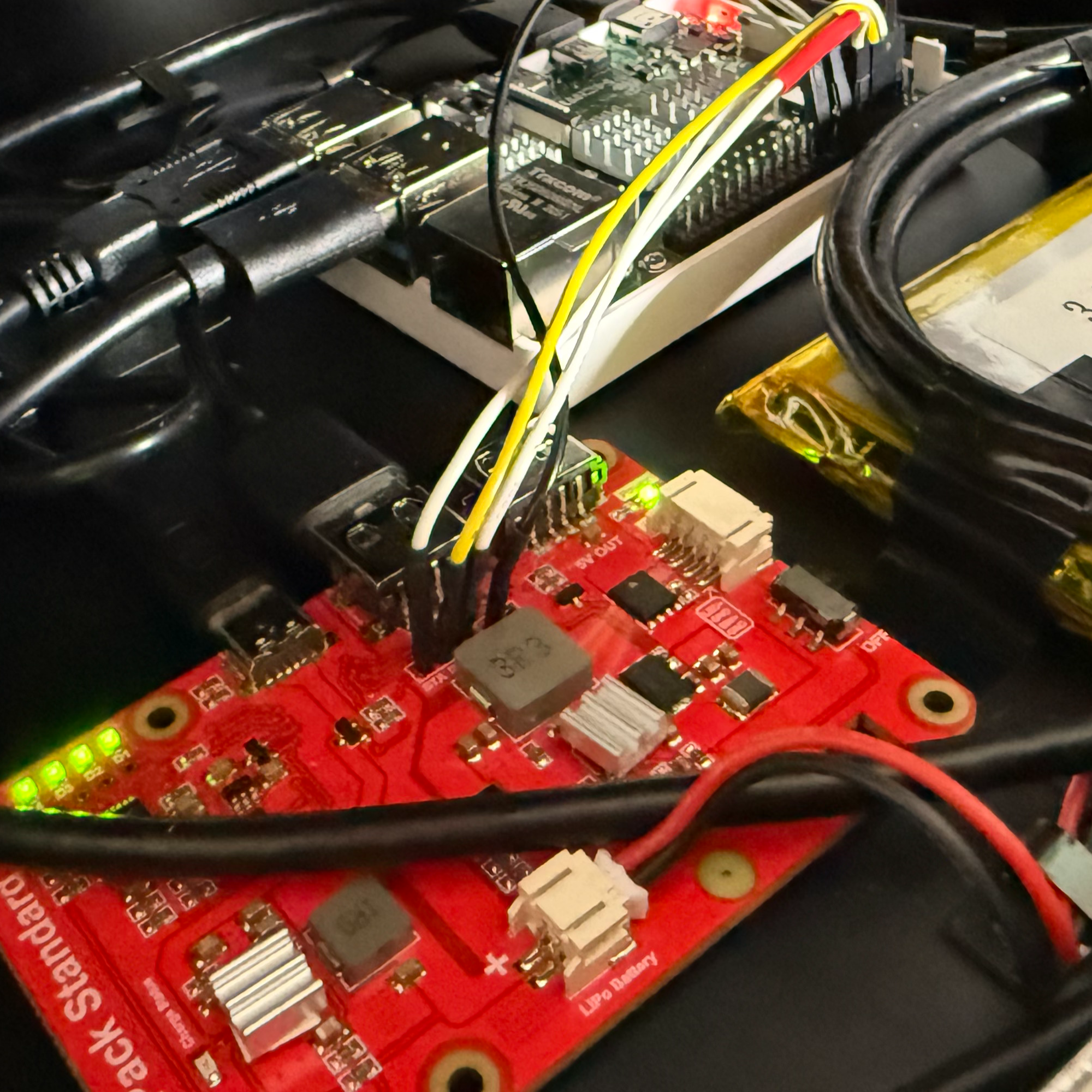

   対象と測定点を決める

   対象機器を1台選び、測定点を1〜2箇所に絞ります。

2. 02

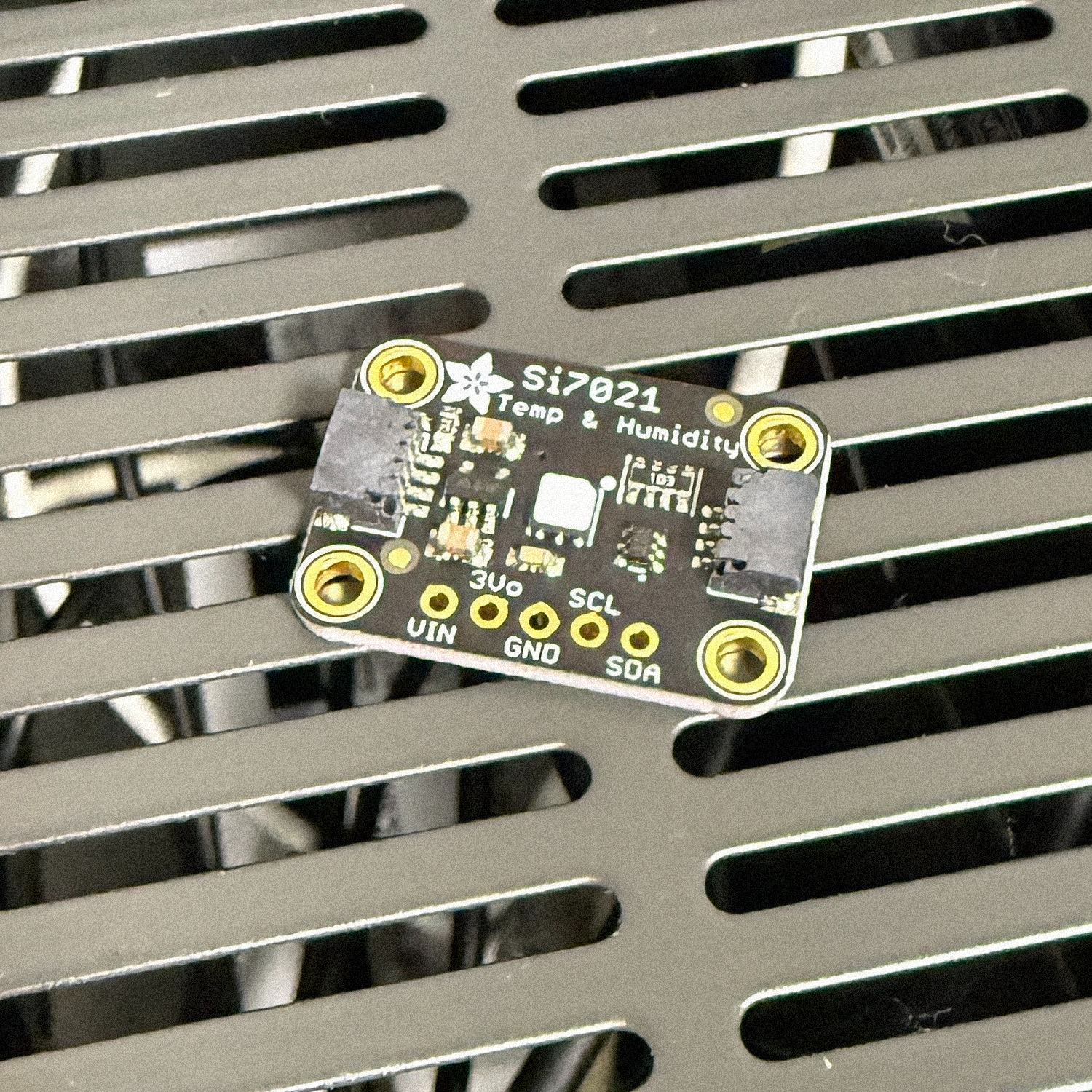

   一時設置でログを取る

   温度センサを一時設置し、通常使用または高負荷条件でログを取ります。

3. 03

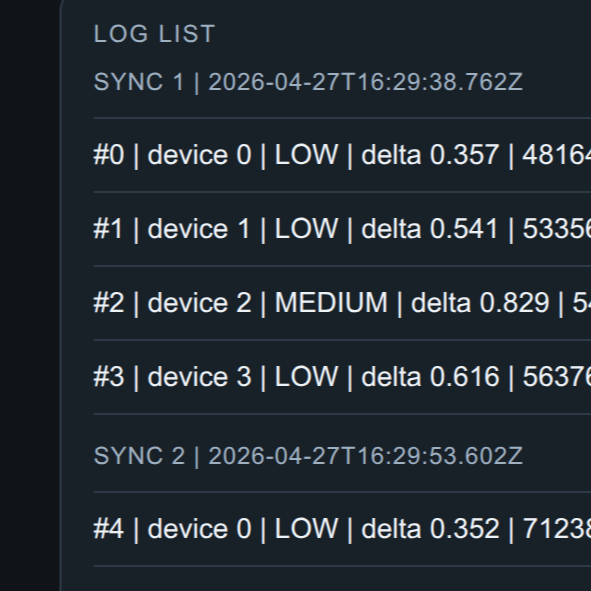

   結果を判断材料にする

   PC接続後にUIで確認し、次に何を判断すべきかを整理します。

温度が、いつ・どこまで・どれくらい続いたかを後から確認できる状態にします

単に温度を表示するのではなく、いつ、何℃まで上がり、どれくらいその温度帯にいたかが後から分かるように、判断に使える粒度で状態を残します。

確認画面のイメージ

チェックポイント例

• - 温度グラフで、時間とともにどう温度が上がったか
• - 最高温度が何℃まで到達したか
• - しきい値超過が発生したか
• - 危険域にどれくらい滞在したか
• - 条件差を後から比較できるか

記録と確認の流れ

記録をもとに、不具合につながる条件を切り分けます

不具合につながる条件を順に確認し、部品、配置、放熱、運用のどこに見直すべきポイントがあるかを判断できるようにします。

対処の前に、条件によっては単純に決めにくいことがあります

CASE: 電子部品基板筐体における温度制御課題

このケースで、単純に決めにくいポイント

温度が高い場合でも、単純に冷やせばよいとは限らない。

機器によっては音・振動・外観・安全性・保ちたい温度帯・使い勝手など、別の条件との兼ね合いが出ることがある。

▶先に見ておきたい条件

• ・音や振動への影響
• ・外観や設置条件との兼ね合い
• ・安全性や保ちたい温度帯
• ・現場での使い勝手や運用負荷

まずは温度ログをもとに、どこで、どの条件のときに、どれくらい温度が上がっているのかを確認し、対処すべき内容を見極める。

▶取り得る対処

• ・ファンの追加
• ・配置変更
• ・放熱部材の追加
• ・運用ルールの変更

条件の兼ね合いを先に見ておくことで、単なる温度対策ではなく、どこから手を付けるべきかを決めやすくなります。

まずは、対象と条件を絞った小さな検証から始めます

対象と条件を絞り、 判断に必要な差が出るかを小さく確認します。

実際の流れは、以下のようになります。

測るべき対象と条件を見極め、判断につながる形で観測します
